SDDL-5000Q大電流溫升試驗設備按照電國家標準<<GB1206 電流互感器>> 和國網公司標準<<Q/GDW 1572 計量用電流互感器技術規格書>>要求全自動完成電流互感器溫升檢測試驗。裝置根據所連接的電流互感器額定電流大小，自動控制電子升流器升至標準要求的目標試驗電流，在此過程中不間斷監視電流互感器器身溫度，繞阻接頭溫度，環境溫度等數值，當電流互感器溫升達到穩定后，自動斷開輸出電流，裝置測量電流互感器線圈的繞阻直流電阻值，依據此時繞阻阻值與升流前線圈繞阻直流電阻值，計算電流互感器達到熱穩定后的線圈繞阻*高溫度以及試驗過程中的*大溫升值。
2 試驗裝置特點

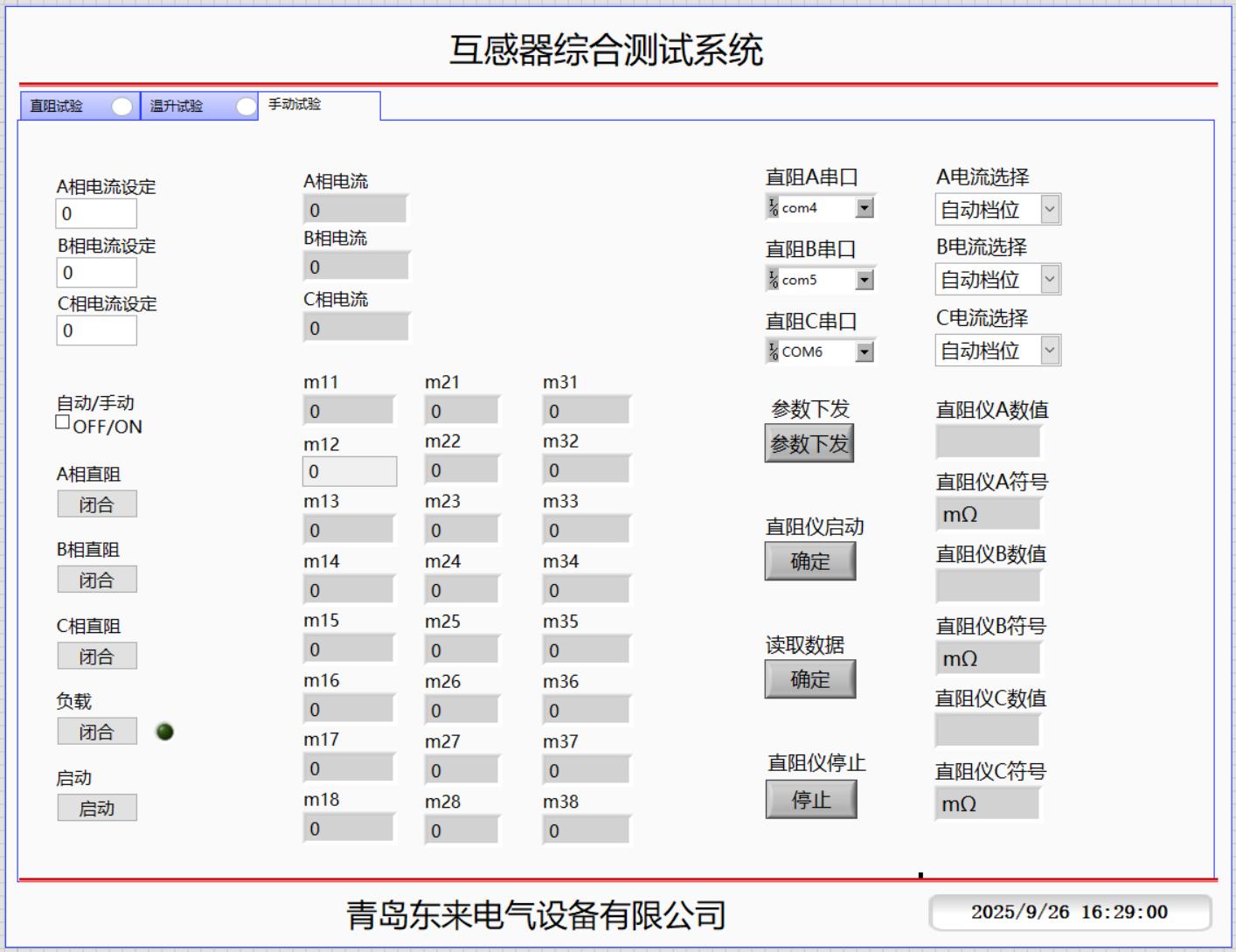

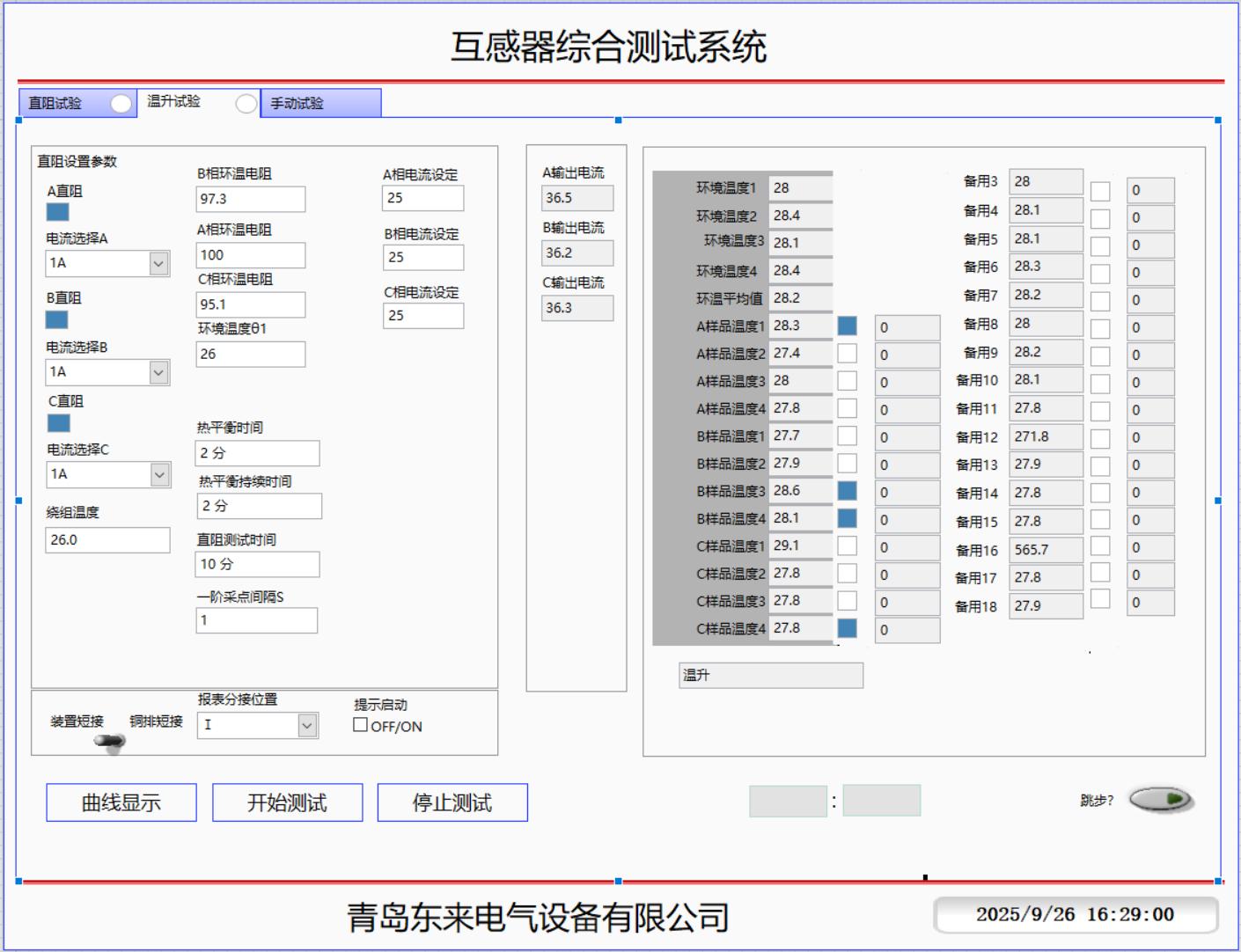

1）21寸一體機控制和顯示，配上位機電腦帶有專用測試軟件，采用可編程控制器PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。
2）采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便。
3）本裝置配有可調負載，根據電流互感器標稱容量手動切換二次負載。
4）所有溫升數據無需人工計算，軟件后臺自動完成。
5）保護功能完善，過壓，過流，過熱保護均有提示。

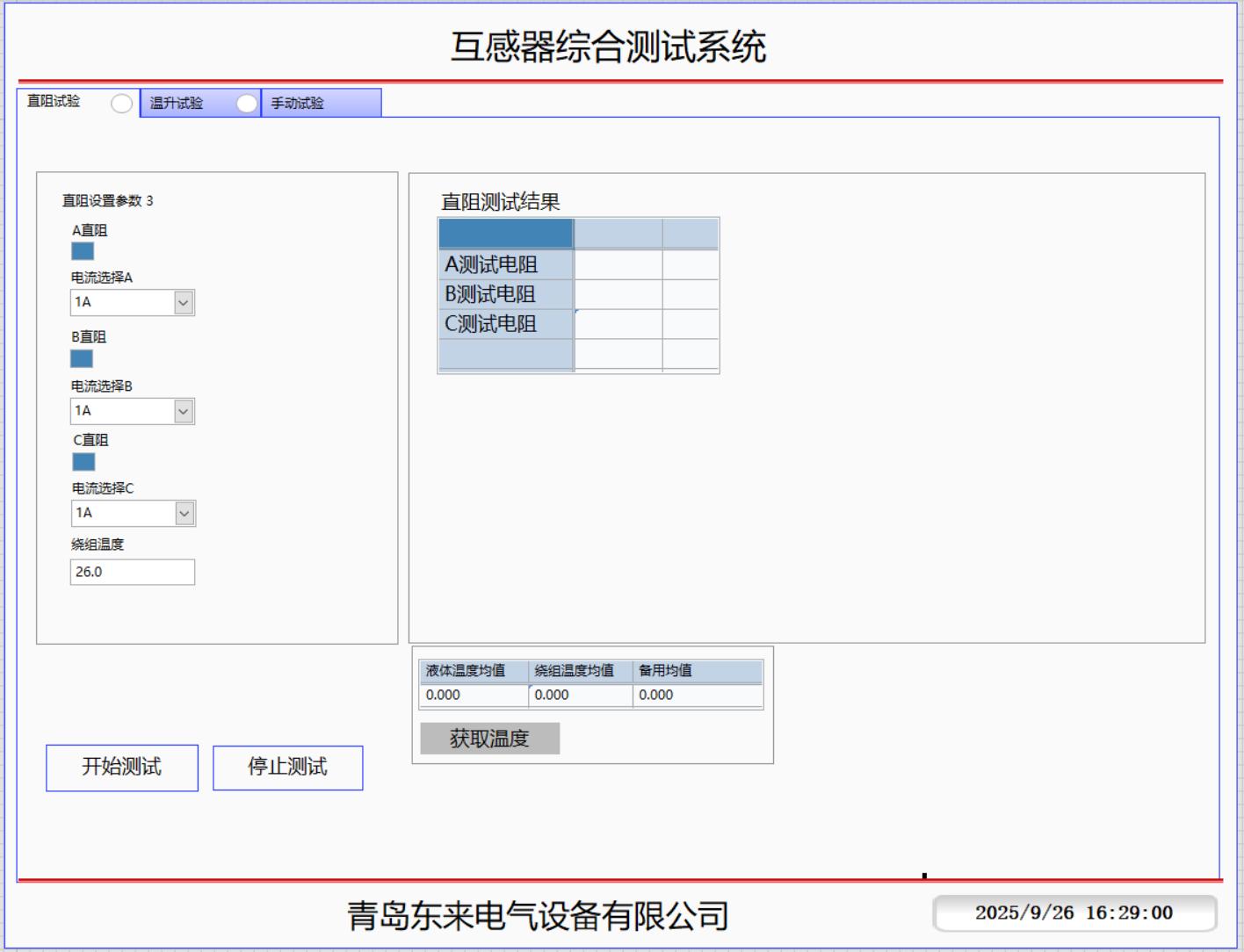

6）本裝置配有直流電阻測試儀，升溫過程結束后自動斷開二次負載箱，切換上直阻儀進行二次繞組降溫電阻測量，試驗中途無需換線。
7) 可根據用戶要求定制測試模塊，軟件終身免費升級
8）采用16路溫度巡檢（可定制）
3 主要元件參數
3.1直流電阻測量模塊
輸出電流： 5mA、40mA、200mA、1A、5A、10A自動；
量程：
100Ω-200KΩ（<5mA檔）；1Ω-500Ω（40mA檔）；100mΩ-100Ω(200mA檔)；5mΩ-20Ω(1A檔)；1mΩ-4Ω(5A檔)；0.2mΩ-2Ω(10A檔)。
分辨率：不低于0.1μΩ；
準確度：不低于0.2%。
3.2溫度測量模塊
測量方式：熱電偶
通道數量：16通道。
測量精度：0.2℃
分辨率：0.1℃
3.3電流互感器負荷箱
額定容量：2.5-60VA
測量范圍：5%-120%
二次電流：5A/1A
功率因數：0.8/1.0
3.4自動控制模塊
西門子PLC實現升流自動控制
實時電流、電壓、溫度顯示
具備過流、過壓、過熱報警功能

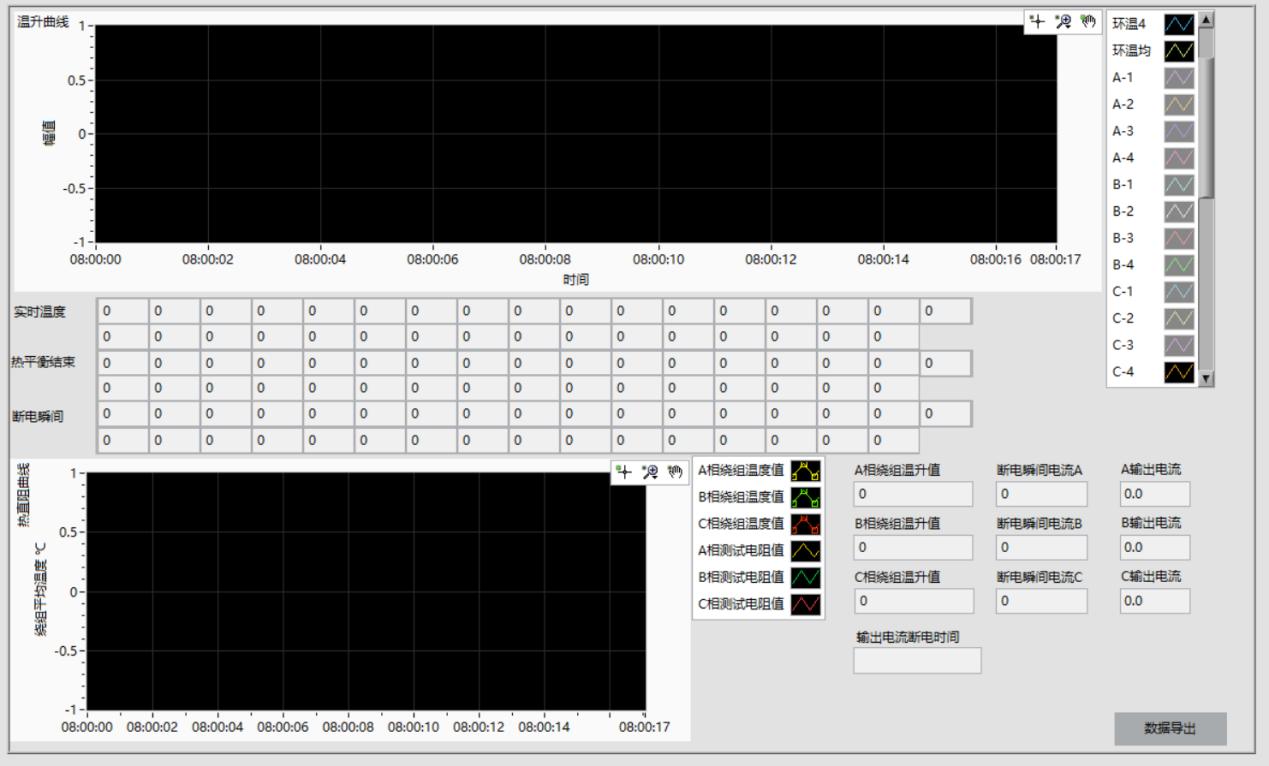

直流電阻定點測量，自動計算溫升曲線
3.5單相自耦式調壓器（一臺）
輸入電壓：380V
輸出電壓：0-450V
額定容量：90KVA
3.6升流變壓器（一臺）
輸入電壓：0-450V
輸出電流：0-5000A
額定容量：90KVA
3.7電流測量模塊（一套）
一次測量范圍：0~5000A
二次測量范圍：0~5A
測量精度：0.2級
4 技術指標
1）*大輸出電流 單相50~5000A，輸出電流誤差小于 0.5%設定 值，輸出電流調節分辨率 0.1A
2）整機容量 90KVA
3）可以同時測量的電流互感器數量：1臺
4）溫度測量范圍 -30~200 度，測量誤差小于 0.5 度，分辨率 0.1 度
5）直流電阻測量范圍 0~200 歐， 測量誤差 0.2%讀數值+2D
6）時間測量與記錄誤差 0.1ms
7）持續運行時長 24 小時以上
8）一次電流測量誤差 0.5%讀數值+5D
9）電流互感器溫度監測點 16 個
10）電流互感器器身和接頭溫度測量方式 鈀電阻
11）供電電源 AC380V 兩相加零線（A、B、N）
12）工作環境溫度 -10~50 度，濕度小于 90%
5 試驗裝置硬件系統
SDDL-5000Q大電流溫升試驗裝置，（電流互感器溫升自動化試驗裝置）是由上位機、單相電流源、可調負載箱、直阻儀四大部分組成。
6系統安裝與試驗連線
